行車糾偏系統用于行車大車行走的糾偏，防止車輪輪沿與軌道的磨損，延長車輪的使用壽命，即節約了大車車輪的備件即更換費用又減少了停機工時，本公司在行車糾偏領域取得了優異的成績，產品在首鋼京唐、遷安、山西長鋼、興澄特鋼等多家企業得到了很好的應用。
啃軌問題的危害
——降低車輪的使用壽命

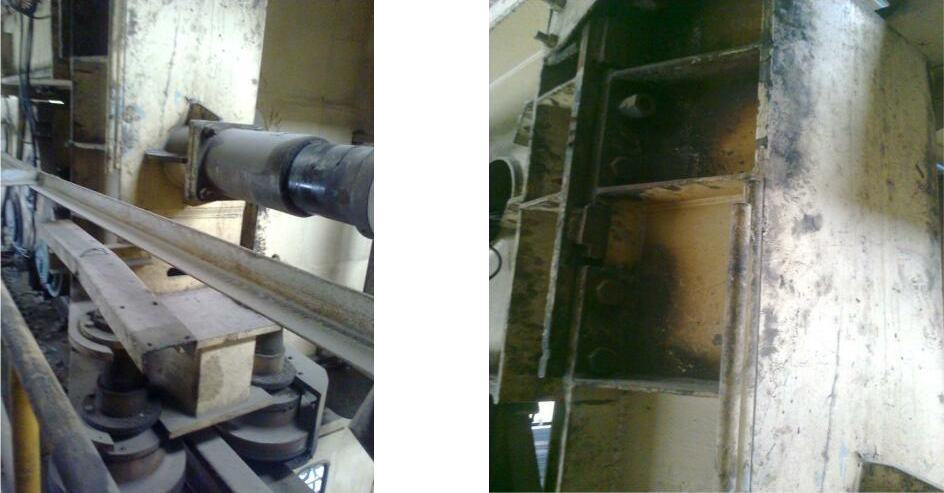

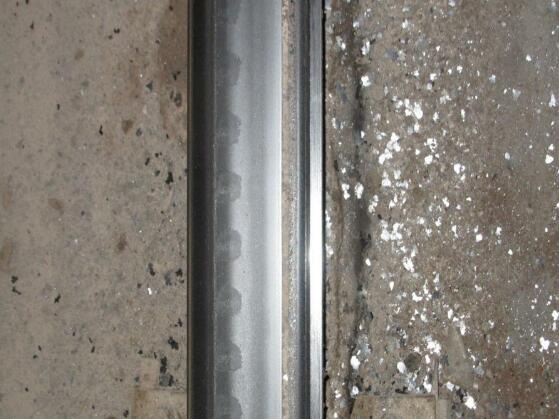

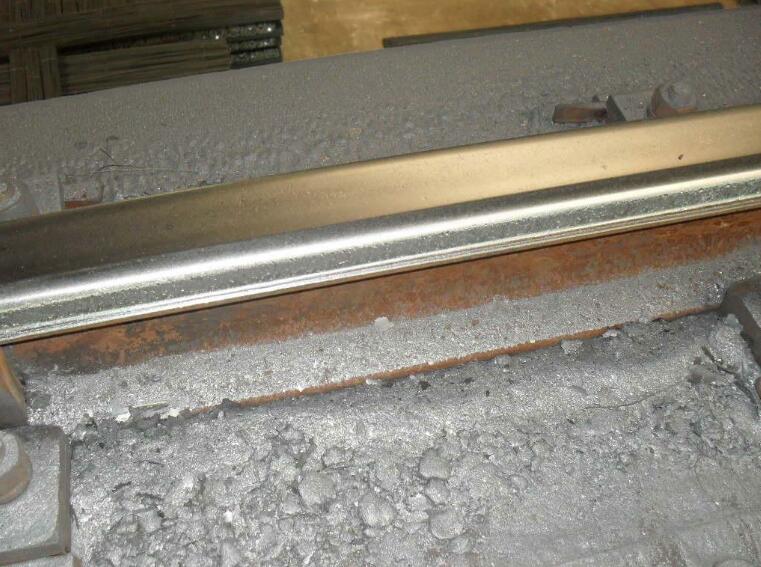

——磨損軌道（見照片）
——增加運行阻力（運行阻力可增加1.5-3.5倍）
——損壞廠房結構
——造成脫軌
——會引起端梁與主梁處開焊，造成起重機車體變形，甚至報廢

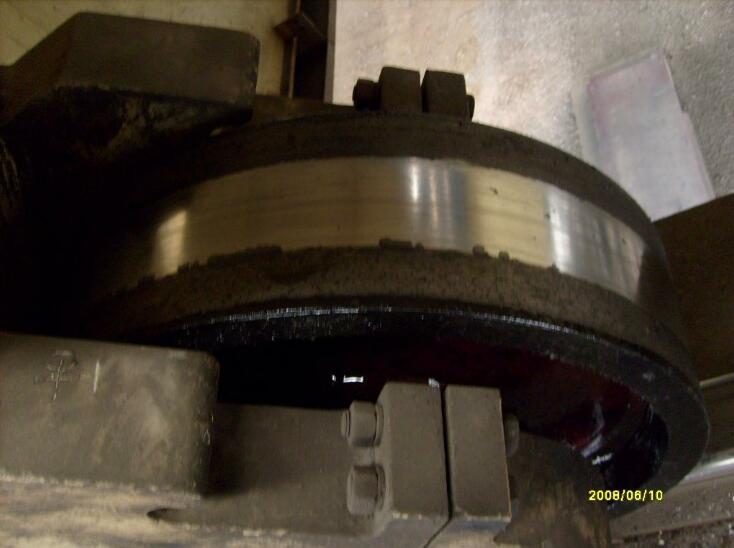

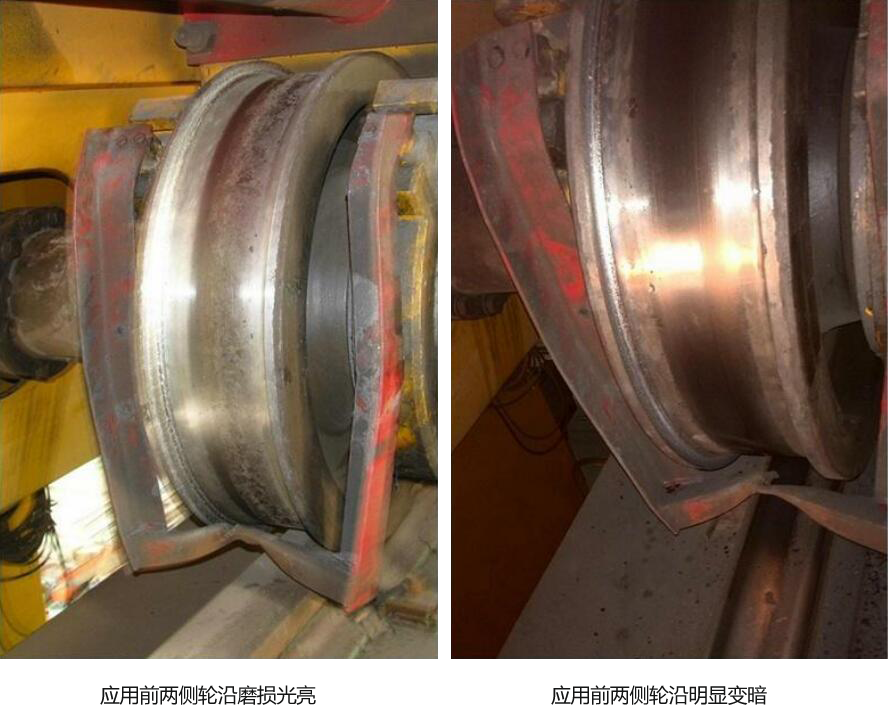

啃軌產生的金屬粉屑以及導致軌道損壞
傳統認為啃軌產生的原因
車輪直徑不同 電機轉速不一致 道軌安裝精度不夠 車輪安裝精度不夠
制動器不同步 天車整體剛性差 軌道上的油污產生打滑
過去的解決辦法及效果
選擇轉速相同的電機（電壓有波動、負載有大�。�
提高軌道精度（難度高、代價大）
車輪踏面適當加寬（位移過大會造成滑線接觸不良）
加水平導向輪（水平力傳遞給道軌壓板、端梁）
加強同步（設計前提難于保證運行效果差）
“強制同步”原理及其存在問題
“強制同步”方案存在以下問題

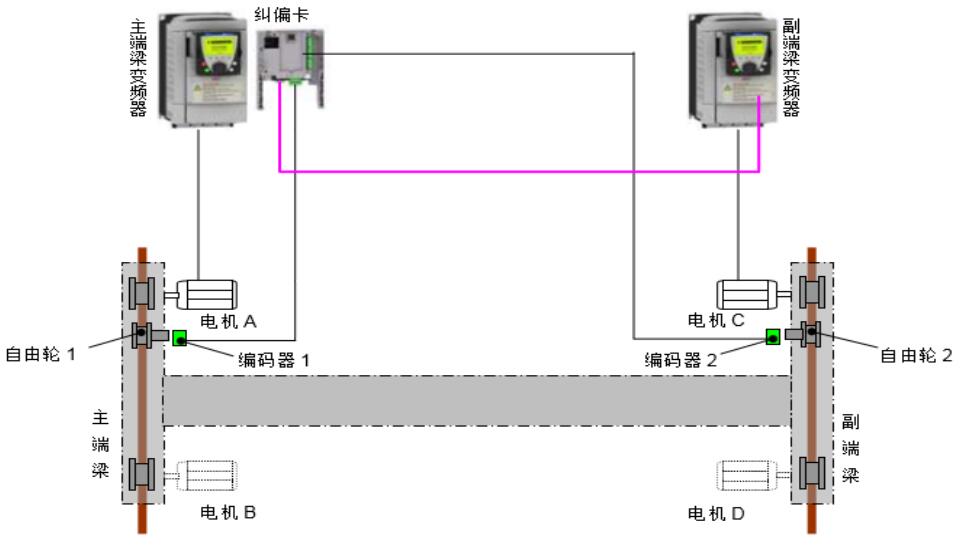

強制同步的設計原理是在兩條軌道上加裝兩個等直徑的自由輪，通過編碼器將兩個自由輪的轉速傳輸給糾偏卡，糾偏卡以一側的自由輪轉速為基準，通過另一側的變頻調速器，強制讓另一側的轉速與基準輪的轉速一致，該強制同步的前提是：
1兩條軌道的直線度、平行度、水平度足夠；
2行車車輪直徑、、自由輪直徑及其安裝精度足夠高；
3任何時候都不能出現跑偏情況，因?yàn)樵摲椒ú痪邆浼m偏功能，一旦出現跑偏情況，無法回位。
以上前提在行車的制造、安裝、及運行過程中很難實現，因此，強制同步的方法存在天生缺陷。
加水平導向輪的方法
該方法是通過安裝在端梁上，位于導軌兩側的導向輪，將跑偏時行車輪與軌道的滑動摩擦，改變成導向輪與軌道的滾動摩擦，該方法可以減小軌道的磨損，但跑偏時仍存在側向力，容易造成道軌壓板松動、別壞端梁設置造成廠房結構變形。
該行車糾偏系統是觀念上的革命
傳統認為產生啃軌的原因都是靜態的，我們認為除靜態原因于外還存在動態的原因，比如：
季節溫度變化，因熱漲泠縮導致行車大梁變形，造成跑偏。經實測，跨度40米行車，廠房?jī)?nèi)溫度20攝氏度時，行車大梁長度變化9毫米。
季節溫度變化，因熱漲泠縮導致行車軌道的相對精度法身變化，引起行車運行時跑偏。
行車運行過程中，一些動態原因也會造成行車跑偏，如當負載靠近一側端梁時，其啟動及制動時，也會造成航車跑偏。

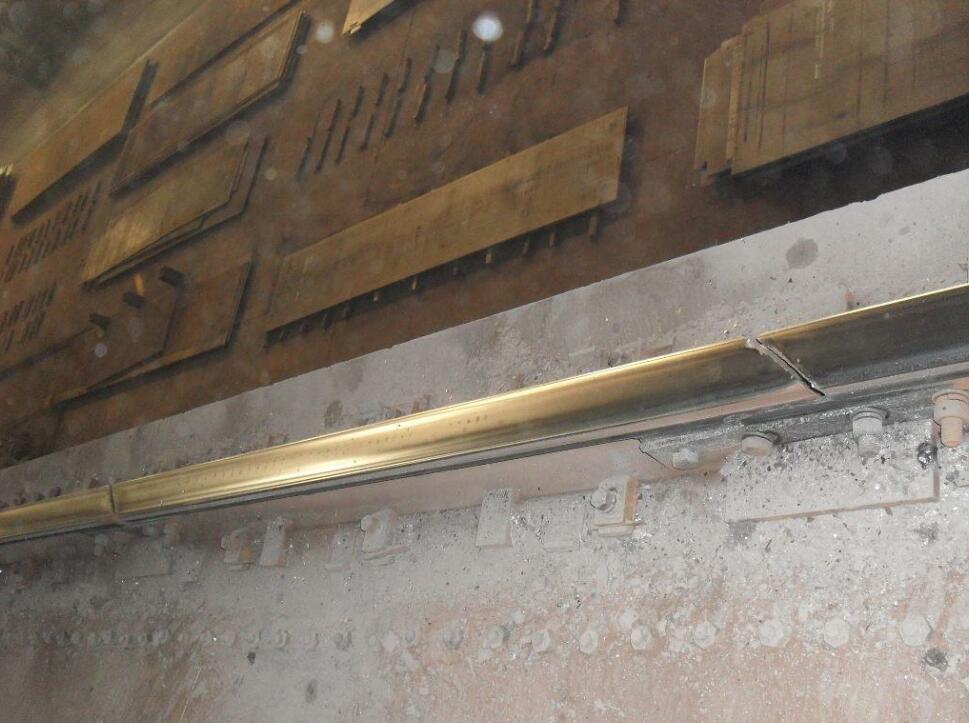

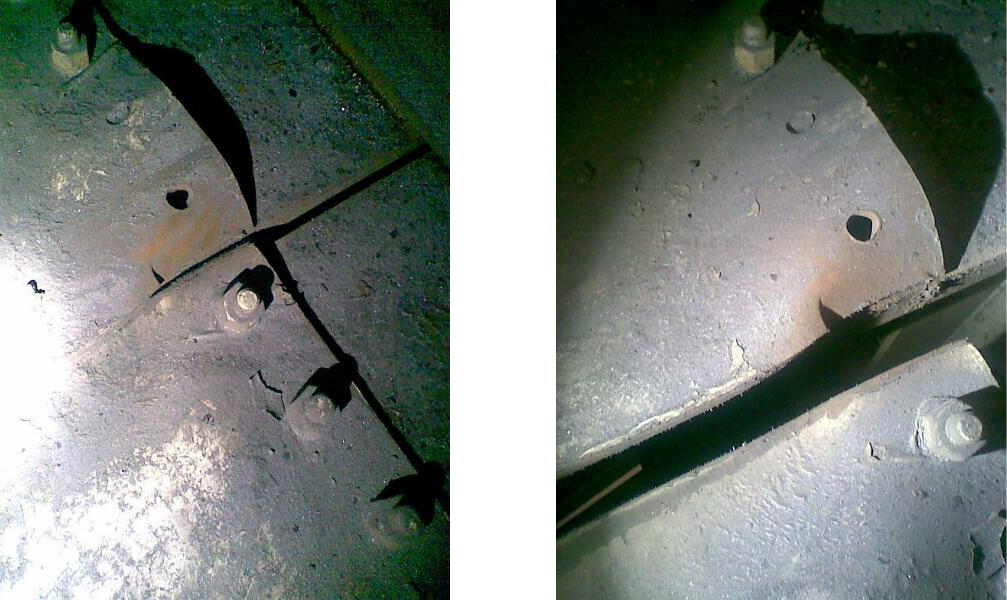

某中板廠熱脹冷縮導致軌道斷裂
改行車糾偏系統是技術上的革命
我們的設計理念是：
行車及軌道制造安裝是有誤差的，行車使用中是有震動、有變形、有不均勻磨損的；
行車道軌是彎曲的、是高低不平的，是有動態變化的；
行車大梁是彈性的，也是動態變化的；
我們的解決方案是：
運行中，通過檢測輪沿與導軌之間的間隙，調整左右電機的轉速，糾正偏差，使行車兩側車輪距中心，與軌道軌距中心的中心趨于重合。
行車糾偏系統組成
行車糾偏系統核心部分包括：
1、 四個專用位移傳感器，用于檢測輪沿與導軌的間隙，以實現糾偏；
2、 2三個接近開關，用于實現行車定位，已記錄行車的運行狀態；
3、 模你量輸入輸出模塊、PLC系統，用于監測數據傳輸、運算、向變頻調速器發布指令；
4、 糾偏及定位程序，用于整體控制；
5、 變頻調速系統，用于實現兩側機電的調速（大車為非變頻調速行車）
變頻器驅動行車的糾偏系統原理

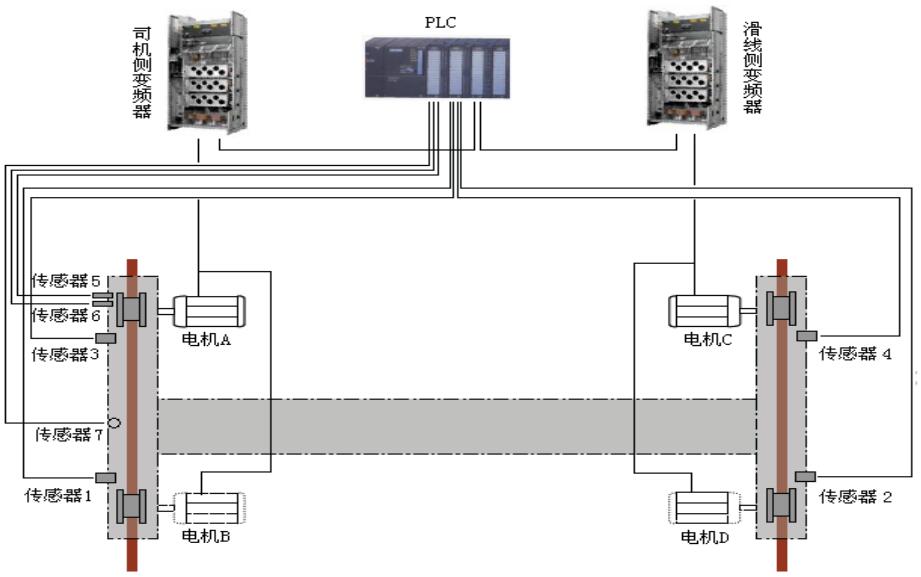

行車有兩臺變頻器分別驅動大車兩側的電機AB與電機CD，在大車4個車輪旁各安裝1個位移傳感器（傳感器1,2,3,4）這個4個位移傳感器，測量車輪緣邊緣到道軌的距離并將數據傳給PLC，PLC經過運算向變頻調速系統發布指令，調整電機轉速，以實現糾偏。
在大車某一個車輪旁安裝2個接近開關（傳感器5和6），通過檢測車輪的轉動圈數及轉動方向，以記錄大車行車偶的距離與方向；在打車接近開關附近安裝1個接近開關（傳感器7）以記錄行車的在廠房中的位置，該位置作為大車行走距離與方向的起點。該功能可記錄各車輪輪沿與軌道的間隙，便于統計分析。
應用效果（現場照片）

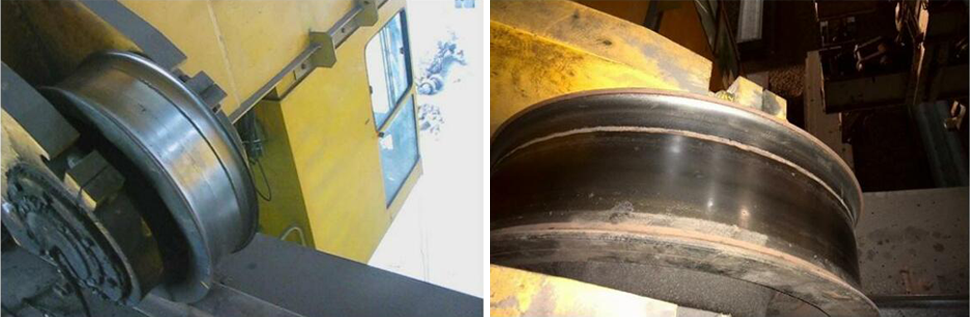

下面為某鋼廠板坯庫已安裝行車糾偏系統94T行車車輪照片，可以清晰地看到車輪的行走痕跡，車輪的正中央位置行走在軌道上。
應用前后對比照片
應用前后對比照
適用范圍
可調整由于大車車輪直徑不同所引起的啃軌
大車兩臺運行電動機電阻不平衡做造成的啃軌
大車兩端行走傳動系統阻力不平衡所造成的啃軌
大車車輪安裝垂直、直線、誤差過大造成的啃軌
大車軌道相對標高，全場標高誤差過大造成的啃軌
大車軌道直線的誤差過大造成的啃軌
可調整大車車體幾何變形所引起的啃軌
啃軌率降低80-95%（提高安全性，防止掉道）
運行穩定，放心省心（提高設備作業率）
節能降耗，效益可觀（節約大量備品備件）“顧客至上”是核心理念（為用戶量身定制）
“持續改進”是永恒追求（各種驅動形式的糾偏系統）
“合作共贏”使我們的愿望， “售后服務”為用戶解決后顧之憂
經濟效益分析
以某煉鋼廠板坯庫12臺運行車為例：
安裝行車糾偏系統之前，啃軌嚴重的行車每周都要更換1個車輪，啃軌不太嚴重的行車一個月也要更換1-2個車輪。板坯庫12臺行車全部安裝糾偏系統之后，車輪壽命大大提高，每年可降低備件費300余萬元，節約檢修時間280小時以上。
行車糾偏改造所需時間
兩種施工模式：交鑰匙模式或用戶負責安裝
現場施工時間：12-24小時
現場施工流程
測定大車車輪輪壓的均勻性
安裝傳感器支架和感應擋板
配管跑線。信號線應避開動力線
修改變頻器設定以滿足自動調節需要
下裝程序病調試
試運行并進行程序參數調整

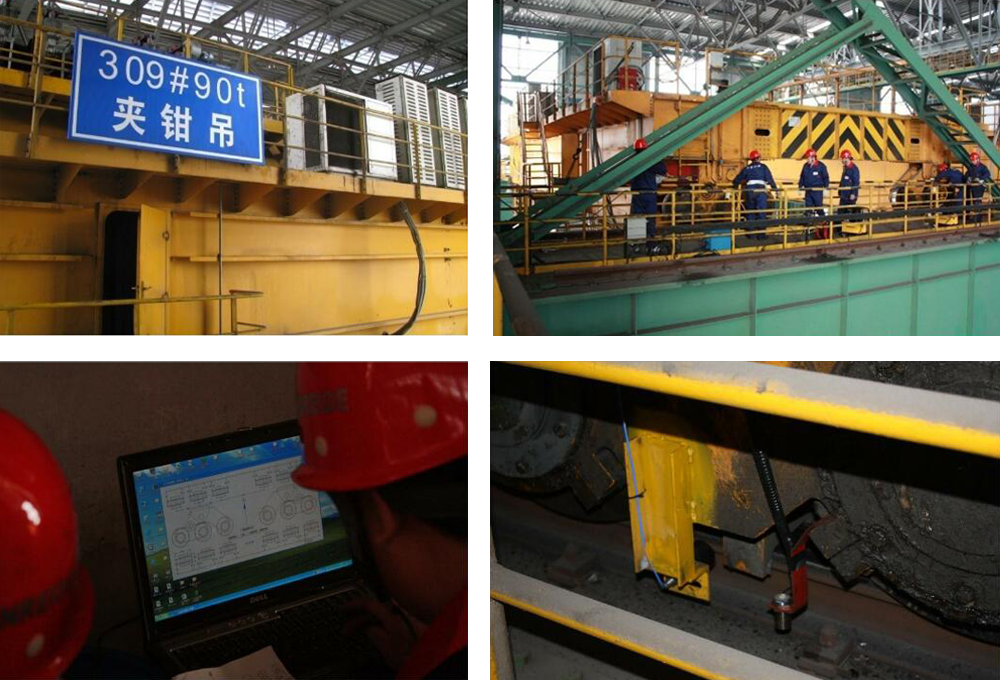

典型業績展示：首鋼京唐公司
